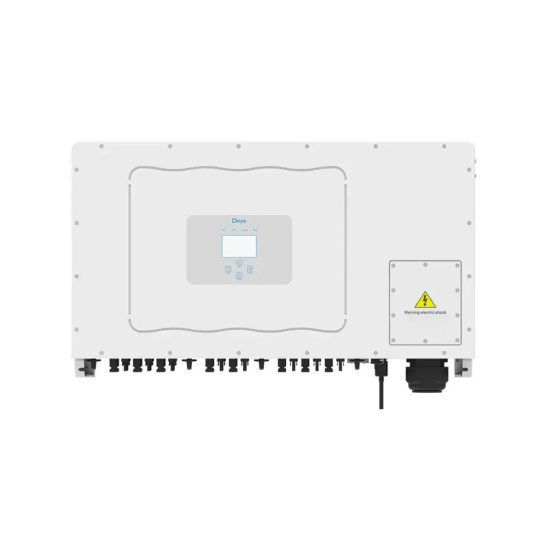

Invertor On-Grid Deye Trifazat SUN-125K-G01P3-EU-AM8, 125kW

Este un invertor de mare putere pentru centrale fotovoltaice comerciale și de tip utilitar. Adună curentul produs de sute de panouri și îl transformă în curentul livrat în instalația clădirii sau în rețea, cu pierderi foarte mici. Nu lucrează cu baterie, deci nu are rol de rezervă la pană; este un echipament de producție, proiectat să lucreze ani la rând cu intervenții minime. Are opt intrări independente pentru panouri, ceea ce permite împărțirea unui câmp mare în multe zone tratate separat.

Cei 125 kW putere de ieșire acceptă până la 187,5 kW de panouri, adică o supradimensionare importantă, care aduce energie în plus în orele de dimineață și seară și în lunile de iarnă. Panourile se leagă în 32 de șiruri, câte patru pe fiecare dintre cele opt intrări, cu 40 A curent maxim pe intrare, deci proiectantul poate potrivi exact configurațiile de acoperiș sau de teren. Domeniul larg de lucru, 200-1000 V, și tensiunea maximă de intrare de 1100 V lasă loc pentru șiruri lungi și pentru dimineți foarte reci, când tensiunea panourilor urcă. Cu 1006 x 516 x 325,5 mm și 103 kg cere structură portantă și mijloace de ridicare; carcasa IP65 rezistă la praf și la apă, iar peste 45 grade C puterea scade controlat, deci amplasarea aerisită contează. Opțional se poate comanda protecția AFCI, care detectează arcul electric pe partea de curent continuu, o măsură suplimentară de siguranță la incendiu.

Putere AC nominală 125 kW, putere aparentă maximă 135 kVA, ieșire 220/380 V sau 230/400 V (0,85-1,1 Un), 50 Hz (45-55) sau 60 Hz (55-65), curent AC maxim 204,6 A / 195,7 A, factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv, THDi sub 3%. Intrare PV: putere maximă 187,5 kW, tensiune de intrare maximă 1100 V, tensiune nominală 600 V, pornire de la 250 V, domeniu MPPT 200-1000 V, 8 urmăritoare cu câte 4 șiruri (32 de șiruri) și 40 A curent maxim de operare pe fiecare MPPT. Randament maxim 98,80%, randament european 98,20%, AFCI disponibil opțional, topologie neizolată, răcire cu aer controlată inteligent, IP65, 1006 x 516 x 325,5 mm, 103 kg, temperatură de lucru -25...+60 grade C cu derating peste 45 grade C, comunicație RS485 și RS232, garanție standard 5 ani.

Pentru cine este potrivit

Potrivit pentru parcuri fotovoltaice la sol și acoperișuri industriale foarte mari, cu peste 180 kWp pe fiecare invertor, unde se urmărește un raport ridicat între puterea panourilor și cea a invertorului.

Termeni explicați

• AFCI: Un sistem care detectează scânteia produsă de o conexiune slăbită pe cablurile de curent continuu și oprește instalația, reducând riscul de incendiu.
• Șir de panouri: Un grup de panouri legate unul după altul; 32 de șiruri înseamnă că un câmp mare poate fi împărțit în multe grupuri, tratate separat.
• Tensiune maximă de intrare: Limita de tensiune pe care o suportă aparatul dinspre panouri; contează în dimineți foarte reci, când panourile dau o tensiune mai mare decât în restul zilei.

Specificații tehnice

Aplicații recomandate

• Centrale fotovoltaice utilitare și parcuri la sol
• Acoperișuri industriale de mari dimensiuni (peste 180 kWp per invertor)
• Proiecte cu raport DC/AC ridicat (până la 1,5)
• Instalații care necesită detecție de arc electric DC (AFCI opțional)

Garanție

5 ani

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Deye SUN-125K-G01P3-EU-AM8 face parte din seria G01P3-EU-AM8 (120-136 kW) de invertoare de siruri trifazate pentru centrale fotovoltaice comerciale și utilitare. Puterea nominală AC este de 125 kW, cu putere aparentă maximă de 135 kVA.

Partea fotovoltaică acceptă până la 187,5 kW putere PV, o tensiune de intrare maximă de 1100 V și o tensiune nominală de 600 V, cu pornire de la 250 V și urmărire MPPT pe un domeniu foarte larg, 200-1000 V. Invertorul dispune de 8 urmăritoare MPPT cu câte 4 șiruri fiecare (32 de șiruri în total) și 40 A curent maxim de operare pe fiecare MPPT, ceea ce permite un raport DC/AC ridicat și o granularitate mare a proiectării șirurilor.

Ieșirea AC este de 220/380 V sau 230/400 V (0,85-1,1 Un), la 50 Hz (45-55) sau 60 Hz (55-65), cu un curent maxim de 204,6 A / 195,7 A. Factorul de putere se reglează între 0,8 capacitiv și 0,8 inductiv, iar THDi este sub 3%. Randamentul maxim este de 98,80%, iar cel european de 98,20%. Protecția AFCI (detecție arc electric DC) este disponibilă opțional.

Constructiv, invertorul are carcasa IP65, topologie neizolată și racire inteligentă cu aer, dimensiuni de 1006 x 516 x 325,5 mm și masa de 103 kg. Domeniul de funcționare este -25...+60 grade C, cu derating peste 45 grade C. Comunicatia se face prin RS485 și RS232, iar garantia standard este de 5 ani.
