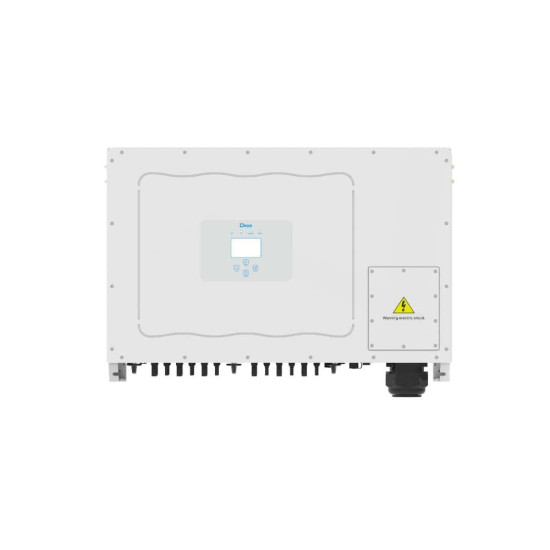

Invertor On-Grid Deye Trifazat SUN-110K-G03, 110kW

Este un invertor de mare putere pentru centrale fotovoltaice racordate la rețea. Rolul lui este simplu de descris: adună energia de la câteva sute de panouri și o transformă în curentul folosit de instalația fabricii sau livrat în rețea, cu pierderi foarte mici. Nu lucrează cu baterie și nu ține alimentarea la o pană, ci este proiectat pentru producție continuă și cheltuieli minime de exploatare. Cele șase intrări independente pentru panouri permit împărțirea unui acoperiș mare pe zone care nu se influențează între ele.

Cei 110 kW putere de ieșire acceptă până la 150 kW de panouri, adică o supradimensionare generoasă, care aduce mai multă energie dimineața, seara și în lunile reci, chiar dacă în câteva ore de vârf de vară o parte se pierde. Panourile se leagă în 24 de șiruri, câte patru pe fiecare dintre cele șase intrări, cu 40 A curent maxim pe intrare, deci proiectarea se poate face fin, pe zone de acoperiș. Producția pornește de la 250 V, deci instalația începe să lucreze devreme. Cu 824 x 516 x 312,7 mm și 81 kg este un echipament care cere structură solidă și cel puțin doi oameni la montaj; carcasa IP65 rezistă la praf și la jeturi de apă, iar răcirea cu aer este controlată inteligent. La temperaturi peste 45 grade C puterea livrată scade controlat, deci amplasarea la umbră și cu circulație bună de aer contează pentru producția de vară.

Putere AC nominală 110 kW, putere aparentă maximă 121 kVA, ieșire 220/380 V sau 230/400 V (0,85-1,1 Un), 50 Hz (45-55) sau 60 Hz (55-65), curent AC maxim 183,3 A / 175,4 A, factor de putere reglabil de la 0,8 capacitiv la 0,8 inductiv, THDi sub 3%. Intrare PV: putere maximă 150 kW, tensiune de intrare maximă 1000 V, tensiune nominală 600 V, pornire de la 250 V, domeniu MPPT 200-850 V, 6 urmăritoare cu câte 4 șiruri (24 de șiruri în total) și 40 A curent maxim de operare pe fiecare MPPT. Randament maxim 98,80%, randament european 98,20%, topologie neizolată, răcire cu aer controlată inteligent, IP65, 824 x 516 x 312,7 mm, 81 kg, temperatură de lucru -25...+60 grade C cu derating peste 45 grade C, comunicație RS485 și RS232, garanție standard 5 ani.

Pentru cine este potrivit

Potrivit pentru centrale fotovoltaice industriale de la aproximativ 110 kWp în sus, pe acoperișuri mari de hale sau la sol, unde se montează mai multe unități identice.

Termeni explicați

• Derating: Reducerea automată a puterii livrate atunci când aparatul se încălzește prea tare; protejează electronica, dar înseamnă că amplasarea la umbră și aerisirea bună chiar aduc producție în plus.
• Raport DC/AC: Raportul dintre puterea panourilor montate și puterea invertorului; peste 1 înseamnă panouri mai mulți decât strictul necesar, ceea ce crește producția în orele și lunile cu soare slab.
• Putere aparentă (kVA): Puterea totală pe care aparatul o poate pune pe cabluri, folosită la dimensionarea siguranțelor, a cablurilor și a racordului.

Specificații tehnice

Aplicații recomandate

• Centrale fotovoltaice industriale de 110-150 kWp per invertor
• Parcuri fotovoltaice de sute de kW până la MW
• Acoperisuri mari de hale, cu multe siruri și orientări diferite
• Instalații cu supradimensionare DC/AC pentru randament de iarnă

Garanție

5 ani

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Deye SUN-110K-G03 este un invertor de siruri trifazat de mare putere, din seria G03 (70-110 kW), cu putere nominală AC de 110 kW și putere aparentă maximă de 121 kVA. Este proiectat pentru centrale fotovoltaice comerciale și industriale racordate la rețea.

Partea DC acceptă până la 150 kW putere PV, o tensiune maximă de 1000 V și o tensiune nominală de 600 V, cu pornire de la 250 V și urmărire MPPT în domeniul 200-850 V. Cele 6 urmăritoare MPPT au câte 4 șiruri fiecare (24 de șiruri în total) și un curent maxim de operare de 40 A pe fiecare MPPT, ceea ce permite dimensionări generoase ale generatorului fotovoltaic și supradimensionare DC/AC.

Ieșirea AC este de 220/380 V sau 230/400 V (0,85-1,1 Un), la 50 Hz (45-55) sau 60 Hz (55-65), cu un curent maxim de 183,3 A / 175,4 A. Factorul de putere este reglabil de la 0,8 capacitiv la 0,8 inductiv, iar THDi este sub 3%. Randamentul maxim este de 98,80%, iar cel european de 98,20%.

Invertorul are topologie neizolată și răcire inteligentă cu aer, carcasă IP65, dimensiuni de 824 x 516 x 312,7 mm și masă de 81 kg. Domeniul de funcționare este -25...+60 grade C, cu derating peste 45 grade C. Comunicația se face prin RS485 și RS232, iar garanția standard este de 5 ani.
