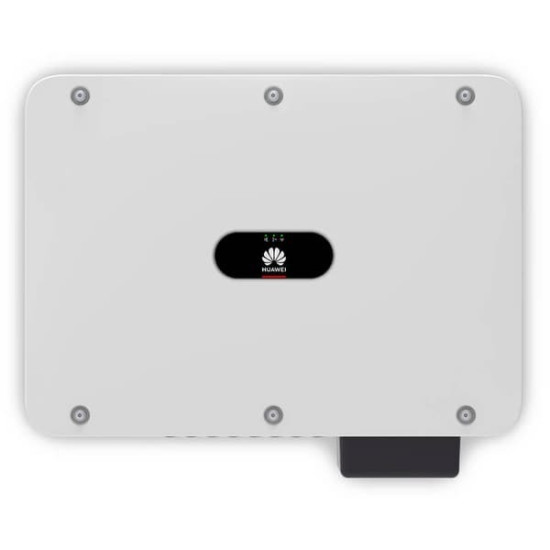

Invertor Huawei SUN2000-36KTL-M3, 36kW on-grid trifazat

Invertorul este aparatul care preia curentul continuu de la panouri și îl transformă în curentul alternativ folosit de echipamentele din clădire, pe trei faze. Modelul acesta este gândit pentru instalații industriale, unde se montează câteva sute de panouri și e important să știi rapid dacă un grup nu mai produce. Fiecare dintre cele opt șiruri este urmărit separat, iar aparatul poate rula singur un test de diagnoză.

Livrează 36.000 W putere activă și 40.000 VA putere aparentă, adică poate acoperi consumul de zi al unei unități de producție sau al unui centru logistic. Cele 4 urmăritoare MPPT împart câmpul de panouri pe zone independente, util când acoperișul are mai multe ape sau umbriri parțiale la ore diferite. Eficiența maximă de 98,7% și cea europeană ponderată de 98,4% descriu cât din energia panourilor ajunge efectiv în instalație. Cutia are 640 x 530 x 270 mm și 43 kg, protecție IP66 și funcționează între -25 și +60 grade C — montaj pe perete, inclusiv în exterior, cu spațiu liber în jur pentru răcire.

Curent nominal de ieșire 52,0 A, maxim 58,0 A la 400 Vac; tensiune de ieșire 230 / 400 / 480 Vac, 3W/N+PE, 50/60 Hz. DC: tensiune maximă 1.100 V, 4 MPPT / 8 intrări, 27 A per MPPT și 20 A per intrare, domeniu MPPT 200-1.000 V, tensiune de pornire 200 V. Construcție fără transformator, răcire inteligentă cu aer, AFCI integrat, recuperare PID, descărcătoare tip II pe DC și AC, detecția rezistenței de izolație, diagnoză inteligentă a curbei I-V. Comunicație RS485 și MBUS, WLAN/Ethernet sau 4G prin Smart Dongle, integrare FusionSolar; racordare conform EN 50549-1 și C10/11.

Pentru cine este potrivit

Potrivit pentru o unitate de producție sau un depozit cu acoperiș mare și consum constant în timpul zilei, unde se instalează un câmp fotovoltaic de ordinul a 36 kWp.

Termeni explicați

• Putere aparentă (VA): Puterea totală pe care aparatul o poate livra în rețea, incluzând partea folosită pentru susținerea tensiunii, nu doar energia consumată efectiv.
• Fără transformator: O construcție mai ușoară și mai eficientă, fără bobina grea de separare, ceea ce explică greutatea redusă pentru această putere.
• Descărcător de supratensiune tip II: O piesă de protecție care preia vârfurile de tensiune din trăsnete indirecte și le deviază spre pământ.

Specificații tehnice

Aplicații recomandate

• Instalații PV pe acoperisuri industriale
• Centre logistice și depozite
• Unități de producție și procesare
• Proiecte de autoconsum de mare putere

Garanție

Garanție standard producător 5 ani, cu posibilitate de extindere

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Huawei SUN2000-36KTL-M3 este un invertor string trifazat on-grid de 36 kW din familia M3, proiectat pentru instalații fotovoltaice comerciale și industriale. Puterea activă nominală este 36.000 W, iar puterea aparentă maximă 40.000 VA. Curentul nominal de ieșire este 52,0 A, iar cel maxim 58,0 A la 400 Vac; tensiunea de ieșire este 230 Vac / 400 Vac / 480 Vac, 3W/N+PE, la 50/60 Hz.

Pe partea DC accepta o tensiune maxima de 1.100 V si dispune de 4 urmaritoare MPPT cu 8 intrări de string, cu 27 A curent maxim per MPPT (20 A per intrare), domeniu de operare MPPT 200-1.000 V si tensiune de pornire 200 V. Eficienta maxima este 98,7%, iar eficienta europeana ponderata 98,4%. Cele 8 stringuri sunt monitorizate individual, ceea ce simplifica identificarea rapida a defectelor.

Construcție fără transformator, carcasă IP66 cu răcire inteligentă cu aer, dimensiuni 640 x 530 x 270 mm și 43 kg, funcționare între -25 și +60 C. Include AFCI integrat, recuperare PID, descărcătoare de supratensiune tip II pe DC și AC, detecția rezistenței de izolație și diagnoza inteligentă a curbei I-V. Comunicație RS485 și MBUS, cu WLAN/Ethernet sau 4G prin Smart Dongle și integrare FusionSolar. Racordare conform EN 50549-1 și C10/11.
