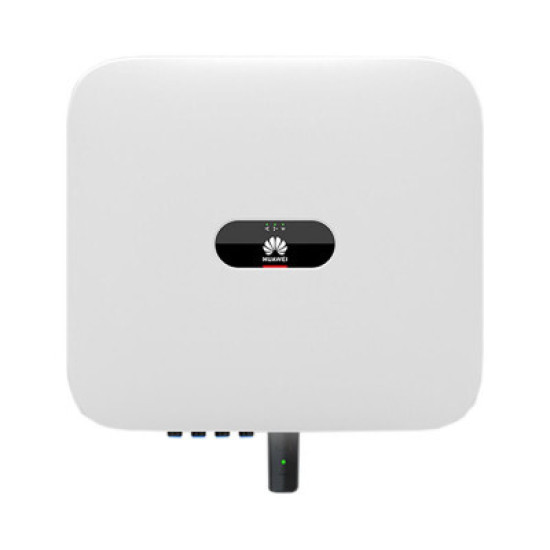

Invertor Huawei SUN2000-20KTL-M5 20kW on-grid trifazat

Este un invertor de rețea pentru clădiri: preia curentul continuu de la panouri și îl transformă în curentul trifazat folosit de echipamentele din clădire, fără baterie. Energia produsă se consumă pe loc, iar surplusul pleacă în rețea. Supraveghează permanent cablurile de curent continuu și oprește instalația dacă apare un arc electric, adică o scânteie într-un contact slăbit sau într-un cablu deteriorat, un risc real pe instalațiile mari, cu multe legături.

Cu 20.000 W nominal și până la 30.000 Wp de panouri acceptați, adică un raport de 1,5 între puterea panourilor și cea a invertorului, se potrivește unei hale, unei ferme sau unei clădiri de birouri care consumă în timpul programului. Cele două MPPT acceptă până la 4 stringuri, deci acoperișul poate fi împărțit în mai multe zone, cu orientări diferite. Carcasa IP66 este mai etanșă decât uzualul IP65 și suportă montajul exterior în condiții grele, între -25 și +60 C, până la 4.000 m altitudine. Cântărește 21 kg și măsoară 546 x 460 x 228 mm, iar răcirea inteligentă cu aer adaptează ventilația la sarcina de moment.

20.000 W nominal, 22.000 VA putere aparentă maximă, randament maxim 98,4% și european ponderat 98,1%. Intrare DC maximum 1.100 V, până la 30.000 Wp (raport DC/AC 1,5), pornire 200 V, tensiune nominală de intrare 600 V; două MPPT cu domeniu 200-1.000 V (480-800 V la sarcină plină), maximum 4 stringuri, 30 A per MPPT la două stringuri sau 20 A pe un singur string, Isc 40 A. Ieșire trifazată 220/380 V, 230/400 V și 239,6/415 V (3W+N+PE), 50/60 Hz, 31,9 A la 400 V, factor de putere reglabil între 0,8 capacitiv și 0,8 inductiv, THD sub 3%; IP66, 546 x 460 x 228 mm, 21 kg, răcire inteligentă cu aer, -25...+60 C, până la 4.000 m. AFCI cu protecție activă la arc electric, detecție defect string, monitorizare curent rezidual, SPD tip II pe DC și AC, separator DC pe partea de intrare; comunicație RS485, WLAN/Ethernet prin Smart Dongle-WLAN-FE sau 4G; conform EN/IEC 62109-1/-2 și codurilor VDE-AR-N 4105, VDE-AR-N 4110, EN 50549, CEI 0-21, CEI 0-16, G99, C10/11, TOR D4, IEC 61727, IEC 62116.

Pentru cine este potrivit

Potrivit pentru hale, ferme, clădiri de birouri și parcuri fotovoltaice mici, cu branșament trifazat și instalație de 20-30 kWp, unde energia se consumă în timpul programului.

Termeni explicați

• IP66: Codul de etanșeitate al carcasei: complet ferită de praf și rezistentă la jeturi puternice de apă, deci se poate monta afară, expusă.
• Detecție defect string: Funcția care semnalează dacă un șir de panouri produce mai puțin decât ar trebui sau s-a întrerupt, ca problema să fie observată rapid.
• Cod de rețea: Setul de reguli impuse de operatorul rețelei pentru echipamentele care injectează energie; certificările listate arată pentru ce piețe este omologat invertorul.

Specificații tehnice

Aplicații recomandate

• Sisteme comerciale și industriale mici pe acoperis
• Ferme, hale și clădiri de birouri cu consum trifazat
• Parcuri fotovoltaice de mică putere
• Sisteme cu optimizatoare Huawei pentru acoperișuri neregulate

Garanție

5 ani garanție standard producător, extensibilă contra cost

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

SUN2000-20KTL-M5 este un invertor de rețea trifazat de 20 kW din generația M5, cu 22.000 VA putere aparentă maximă, randament maxim 98,4% și eficiență europeană ponderată 98,1%. Partea DC acceptă până la 30.000 Wp module (raport DC/AC de 1,5), tensiune maximă 1.100 V, pornire la 200 V și tensiune nominală de intrare 600 V. Cele două MPPT-uri acoperă 200-1.000 V (480-800 V la sarcină plină) și acceptă maximum 4 stringuri, cu 30 A per MPPT la două stringuri (20 A pe un singur string) și 40 A curent de scurtcircuit.

Ieșirea trifazată acoperă 220/380 V, 230/400 V și 239,6/415 V (3W+N+PE), 50/60 Hz, cu 31,9 A la 400 V, factor de putere reglabil 0,8 capacitiv - 0,8 inductiv și THD sub 3%. Carcasa IP66 (546 x 460 x 228 mm, 21 kg) folosește racire inteligentă cu aer și lucrează între -25 și +60 C, până la 4.000 m altitudine.

Dotări: AFCI cu protecție activă la arc electric, detecție defect string, monitorizare curent rezidual, SPD tip II pe DC și AC, separator DC pe partea de intrare. Comunicație RS485, WLAN/Ethernet prin Smart Dongle-WLAN-FE sau 4G. Conform EN/IEC 62109-1/-2 și codurilor VDE-AR-N 4105, VDE-AR-N 4110, EN 50549, CEI 0-21, CEI 0-16, G99, C10/11, TOR D4, IEC 61727, IEC 62116.
