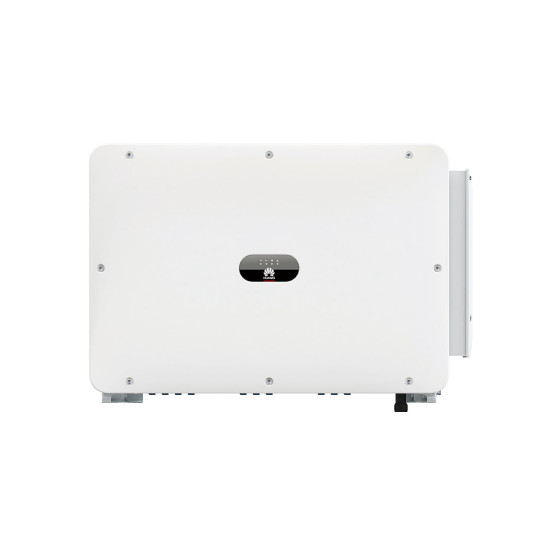

Invertor Huawei SUN2000-115KTL-M2, 115kW on-grid trifazat

Acest invertor este creierul unei centrale fotovoltaice mari: transformă curentul continuu adunat de la sute de panouri în curent alternativ trifazat și îl introduce în rețea. Fiind cel mai puternic model din familia sa, permite acoperirea unei centrale cu mai puține aparate, deci mai puține puncte de conectare și de întreținere. Fiecare grup de panouri este urmărit separat, iar un test automat poate scana toată instalația pentru a găsi rapid zona care nu produce cât ar trebui.

Puterea activă nominală este 115.000 W, cu 125.000 VA putere aparentă — nivel de parc fotovoltaic sau de acoperiș industrial extins. Eficiența maximă este 98,6% la 400 V și 98,8% pe rețea de 480 V, ceea ce contează mult la această scară, unde fiecare zecime de procent înseamnă energie reală câștigată. Carcasa IP66, de 1.035 x 700 x 365 mm și 93 kg, este răcită cu ventilator și rezistă la -25...+60 grade C, umiditate 0-100% și altitudini de până la 4.000 m. Conectorii DC de tip plug-in scurtează timpul de montaj pe teren.

Curent nominal de ieșire 166,0 A la 400 V și 138,4 A la 480 V, cu maxime de 182,3 A, respectiv 151,9 A; frecvență 50/60 Hz, THD sub 3%; eficiență europeană ponderată 98,4% la 400 V și 98,6% la 480 V. DC: 1.100 V tensiune maximă, 10 MPPT / 20 intrări de string, 30 A per MPPT și 20 A per intrare, curent DC total maxim 300 A, domeniu MPPT 200-1.000 V, tensiune de pornire 200 V. Topologie fără transformator, descărcătoare de supratensiune tip II pe DC și AC, diagnoză inteligentă a curbei I-V, gestionare individuală a fiecărui string. Comunicație RS485, USB, MBUS și WLAN, cu monitorizare în platforma FusionSolar.

Pentru cine este potrivit

Potrivit pentru parcuri fotovoltaice la sol și platforme industriale mari, în special acolo unde rețeaua internă lucrează la 480 V și se urmărește eficiență maximă.

Termeni explicați

• Curent DC total: Suma curenților veniți de la toate șirurile de panouri; aici limita este 300 A și determină câte panouri pot fi conectate.
• Umiditate 0-100% RH: Aparatul funcționează inclusiv în aer complet saturat cu umezeală, cum se întâmplă în zone de câmpie cu ceață sau lângă apă.
• Conector plug-in: Mufe care se cuplează prin apăsare, fără șuruburi, ceea ce scurtează montajul și reduce riscul de contact slăbit.

Specificații tehnice

Aplicații recomandate

• Centrale fotovoltaice industriale de mare putere
• Parcuri PV la sol
• Acoperisuri de hale și platforme logistice
• Proiecte utility-scale cu rețea de 480 V

Garanție

Garanție standard producător 5 ani, cu posibilitate de extindere

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Huawei ȘUN2000-115KTL-M2 este un invertor string trifazat on-grid de 115 kW, cel mai puternic model din familia KTL-M2, destinat centralelor fotovoltaice comerciale, industriale și de tip utility. Puterea activa nominală este 115.000 W, iar puterea aparentă maxima 125.000 VA. Curentul nominal de iesire este 166,0 A la 400 V și 138,4 A la 480 V, cu valori maxime de 182,3 A, respectiv 151,9 A; frecvența rețelei 50/60 Hz și THD sub 3%. Eficiența maxima atinge 98,6% la 400 V și 98,8% la 480 V, cu eficiența europeană ponderată de 98,4%, respectiv 98,6%.

Partea DC acceptă o tensiune maximă de 1.100 V, cu 10 urmăritoare MPPT independente și 20 de intrări de string, 30 A curent maxim per MPPT și 20 A per intrare, curent DC total maxim 300 A. Domeniul de operare MPPT este 200-1.000 V, cu tensiune de pornire 200 V. Fiecare string este gestionat individual, iar diagnoza inteligentă a curbei I-V permite scanarea rapidă a întregii centrale.

Carcasa IP66 cu răcire forțată cu ventilator măsoară 1.035 x 700 x 365 mm și cântărește 93 kg, cu funcționare la -25...+60 C, umiditate 0-100% RH și altitudine maximă 4.000 m. Topologie fără transformator, cu descărcătoare de supratensiune tip II pe DC și AC și conectori DC de tip plug-in. Comunicație RS485, USB, MBUS și WLAN, cu monitorizare în platforma FusionSolar.
