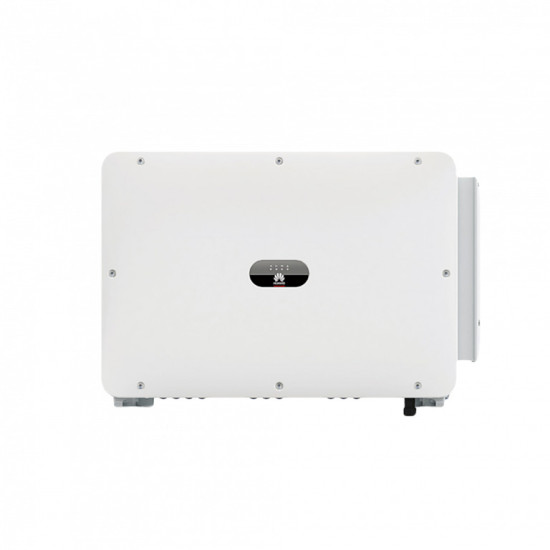

Invertor Huawei SUN2000-100KTL-M2 AFCI, 100kW on-grid trifazat

Este aparatul central al unei centrale fotovoltaice de dimensiuni mari: preia curentul continuu de la sute de panouri și îl transformă în curent alternativ trifazat, gata de folosit sau de livrat în rețea. Are zece circuite de urmărire independente și douăzeci de intrări, ceea ce înseamnă că instalația poate fi împărțită în multe zone, fiecare gestionată separat. Sistemul de detecție a arcului electric (AFCI) oprește instalația dacă apare o scânteie la un contact slăbit, o protecție importantă la scară mare.

Puterea activă nominală este 100.000 W, iar puterea aparentă maximă 110.000 VA — nivelul unei centrale de acoperiș industrial sau al unui parc la sol de medie putere. Eficiența maximă este 98,6% la 400 V și urcă la 98,8% pe rețea de 480 V, iar noaptea aparatul consumă circa 3,5 W. Carcasa IP66, de 1.035 x 700 x 365 mm și 93 kg, se montează în exterior și lucrează între -25 și +60 grade C, până la 4.000 m altitudine. Fiecare șir poate fi secționat inteligent, iar diagnoza automată scanează instalația și arată unde este problema, ceea ce scurtează mult intervențiile pe teren.

Tensiune de ieșire 380 / 400 / 480 V, 3W+(N)+PE, 50/60 Hz; 144,4 A curent nominal la 400 V, respectiv 120,3 A nominal și 133,7 A maxim la 480 V; THD sub 3%, factor de putere reglabil 0,8 capacitiv - 0,8 inductiv; eficiență europeană 98,4% la 400 V și 98,6% la 480 V. DC: 1.100 V tensiune maximă, 10 MPPT / 20 intrări de string, 30 A per MPPT (20 A per intrare), 40 A curent de scurtcircuit per MPPT, domeniu MPPT 200-1.000 V, tensiune nominală de intrare 600 V la 400 Vac și 720 V la 480 Vac. Răcire Smart Air Cooling, descărcătoare tip II pe DC și AC, diagnoză I-V. Comunicație RS485, USB, MBUS și WLAN. Standarde: EN/IEC 62109-1/-2, EN 50530, IEC 62116, IEC 61727; racordare VDE-AR-N 4105, VDE-AR-N 4110, EN 50549-1/-2, RD 1699, C10/11.

Pentru cine este potrivit

Potrivit pentru centrale fotovoltaice comerciale, industriale sau parcuri la sol de ordinul sutelor de kW, unde instalația se împarte pe multe zone și se cere monitorizare la nivel de șir.

Termeni explicați

• Anduranță la 4.000 m: Aparatul poate funcționa și la altitudine mare, unde aerul rarefiat răcește mai greu componentele electronice.
• Secționare la nivel de string: Posibilitatea de a opri electric un singur grup de panouri, fără a scoate din funcțiune toată centrala.
• Factor de putere reglabil: Capacitatea invertorului de a ajuta la stabilizarea tensiunii din rețea, o cerință frecventă a operatorului de distribuție.

Specificații tehnice

Aplicații recomandate

• Centrale fotovoltaice comerciale și industriale
• Parcuri PV la sol de medie și mare putere
• Acoperișuri industriale de mari dimensiuni
• Proiecte utility cu monitorizare la nivel de string

Garanție

Garanție standard producător 5 ani, cu posibilitate de extindere

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Huawei ȘUN2000-100KTL-M2 AFCI este un invertor string trifazat on-grid de 100 kW pentru centrale fotovoltaice comerciale si industriale. Puterea activa nominala este 100.000 W, iar puterea aparenta maxima 110.000 VA. Tensiunea de iesire este 380 / 400 / 480 V, 3W+(N)+PE, la 50/60 Hz, cu 144,4 A curent nominal la 400 V, respectiv 120,3 A nominal si 133,7 A maxim la 480 V. THD este sub 3%, iar factorul de putere reglabil intre 0,8 capacitiv si 0,8 inductiv. Eficienta maxima ajunge la 98,6% la 400 V si 98,8% la 480 V, cu eficienta europeana de 98,4%, respectiv 98,6%.

Partea DC suportă 1.100 V tensiune maximă și dispune de 10 urmăritoare MPPT independente cu 20 de intrări de string, 30 A curent maxim per MPPT (20 A per intrare) și 40 A curent de scurtcircuit per MPPT. Domeniul MPPT este 200-1.000 V, iar tensiunea nominală de intrare 600 V la 400 Vac și 720 V la 480 Vac.

Carcasa IP66 cu Smart Air Cooling, 1.035 x 700 x 365 mm și 93 kg, funcționează la -25...+60 C și până la 4.000 m altitudine, cu consum nocturn de circa 3,5 W. Dispune de AFCI, secționare inteligentă la nivel de string, descărcătoare tip II pe DC și AC și diagnoză I-V. Comunicație RS485, USB, MBUS și WLAN. Standarde: EN/IEC 62109-1/-2, EN 50530, IEC 62116, IEC 61727; racordare VDE-AR-N 4105, VDE-AR-N 4110, EN 50549-1/-2, RD 1699, C10/11.
