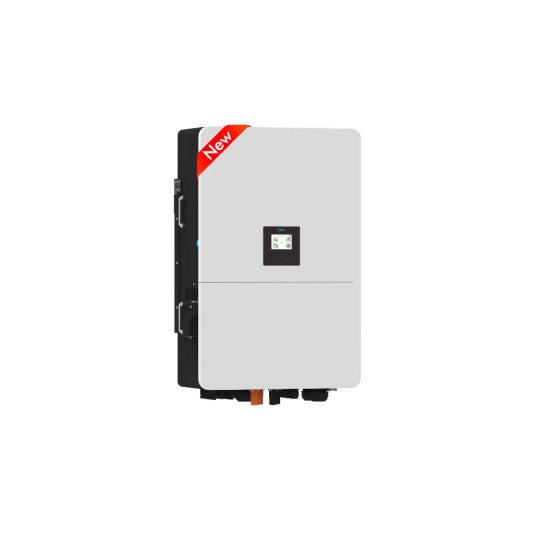

Invertor hibrid trifazat Deye SUN-80K-SG02HP3-EU, 80kW

Acesta este un invertor hibrid de clasă industrială: leagă între ele un câmp mare de panouri, un banc de baterii și instalația electrică a unei hale sau a unei firme. Rolul lui este să transforme curentul de la panouri în curentul folosit de utilaje și, în plus, să decidă când se încarcă bateria și când se descarcă, pentru a evita orele scumpe și pentru a menține alimentarea când rețeaua are probleme. Bateriile cu care lucrează sunt de înaltă tensiune, adică multe module legate în lanț, soluție care ține curentul prin cabluri la valori rezonabile chiar și la puteri mari.

Cei 80 kW putere continuă corespund consumului unei hale de producție sau al unui depozit de dimensiuni medii, iar timp de 10 secunde aparatul poate livra 1,5 ori această putere, marja de care este nevoie la pornirea utilajelor atunci când se lucrează fără rețea. Pe acoperiș se pot monta până la 128 kW de panouri, împărțiți pe șase intrări independente, deci un acoperiș cu mai multe pante, orientări diferite sau zone umbrite parțial poate fi acoperit fără ca o zonă slabă să tragă în jos restul instalației. Bateria are două porturi separate, fiecare cu 80 A la încărcare și 80 A la descărcare, ceea ce permite bancuri mari și o repartizare mai bună a curentului. Carcasa IP65 rezistă la praf și la apă și poate fi montată afară, dar cu 606 x 927 x 314 mm și 105 kg cere perete portant și mijloace de ridicare. Dacă există un generator diesel pe amplasament, energia lui poate fi folosită pentru încărcarea bateriei.

Putere activă nominală 80000 W, putere aparentă maximă 88000 VA, ieșire 220/380 V sau 230/400 V, 50 Hz (45-55) sau 60 Hz (55-65), curent AC maxim 133,4 A / 127,6 A, vârf off-grid 1,5 x Pn timp de 10 s. Intrare PV: putere de acces până la 160 kW, putere PV maximă 128 kW, tensiune DC maximă 1000 V, 6 urmăritoare MPPT cu domeniu 150-850 V și câte 2 șiruri pe MPPT. Baterie litiu-ion de înaltă tensiune 160-1000 V, două porturi independente, 80+80 A la încărcare și la descărcare. Randament maxim 98,70%, randament european 98,1%, IP65, 606 x 927 x 314 mm, 105,0 kg, temperatură de lucru -40...+60 grade C; comunicație RS485, RS232 și CAN, paralelare până la 10 unități, stocare din generator diesel. Denumirea comercială din listă nu conține sufixul de versiune (EM4/EM6); valorile de mai sus corespund variantei EM6 din catalogul actual Deye și se recomandă confirmarea versiunii la comandă.

Pentru cine este potrivit

Potrivit pentru o hală, un depozit sau o firmă cu consum de ordinul zecilor de kW, care are un acoperiș mare, vrea să reducă vârfurile de putere facturate și acceptă o baterie de înaltă tensiune.

Termeni explicați

• Reducerea vârfului de putere (peak shaving): Folosirea bateriei tocmai în momentele în care firma consumă cel mai mult, ca să nu se plătească o putere contractată mai mare decât e nevoie.
• MPPT: Circuitul care caută permanent punctul de funcționare în care un grup de panouri produce cel mai mult; șase asemenea circuite înseamnă șase zone de acoperiș care lucrează independent una de alta.
• Baterie de înaltă tensiune: Un banc de acumulatori legați în lanț până la o tensiune mare, astfel încât aceeași putere să treacă printr-un curent mai mic și prin cabluri mai subțiri.

Specificații tehnice

Aplicații recomandate

• Hale de producție și depozite cu stocare pentru reducerea vârfului de putere
• Parcuri fotovoltaice comerciale cu autoconsum și backup
• Sisteme hibride cu generator diesel în zone cu rețea slabă
• Instalații scalabile prin paralelare până la 800 kW

Garanție

5 ani standard, 10 ani în funcție de piață

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Deye SUN-80K-SG02HP3-EU face parte din seria comercială și industrială SG02HP3-EU-EM6 (60-80 kW), destinată sistemelor fotovoltaice cu stocare de mare putere. Invertorul lucrează cu baterii litiu-ion de înaltă tensiune în domeniul 160-1000 V, prin două porturi de baterie independente, fiecare cu 80 A la încărcare și 80 A la descărcare (80+80 A).

Pe partea fotovoltaică acceptă o putere de acces PV de până la 160 kW și o putere PV maximă de 128 kW, la o tensiune DC maximă de 1000 V. Sunt disponibile 6 urmaritoare MPPT cu domeniu 150-850 V și câte 2 siruri pe fiecare MPPT, configurație care permite acoperisuri industriale cu mai multe orientări sau umbriri parțiale.

Ieșirea AC este de 80000 W putere activă nominală și 88000 VA putere aparentă maximă, la 220/380 V sau 230/400 V, 50 Hz (45-55) sau 60 Hz (55-65), cu un curent maxim de 133,4 A / 127,6 A. În regim off-grid suportă 1,5 x puterea nominală timp de 10 secunde. Randamentul maxim este de 98,70%, iar randamentul european de 98,1%.

Carcasa are protecție IP65, dimensiuni 606 x 927 x 314 mm și masa de 105,0 kg, cu domeniu termic -40...+60 grade C. Comunicația se face prin RS485, RS232 și CAN; se pot paralela maximum 10 unități și se poate stoca energie de la un generator diesel. Denumirea din listă nu conține sufixul de versiune (EM4/EM6), datele de mai sus corespund variantei EM6 din catalogul actual Deye.
