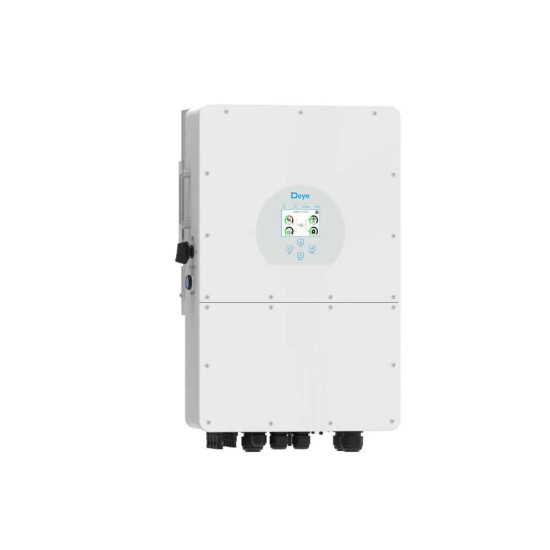

Invertor hibrid trifazat Deye SUN-12K-SG01HP3-EU-AM2, 12kW

Un invertor hibrid este piesa care leagă între ele panourile, bateria, casa și rețeaua electrică. El transformă curentul continuu produs de panouri în curentul alternativ din prize și decide, clipă de clipă, dacă energia merge spre consumatorii casei, spre baterie sau spre rețea. Modelul acesta este trifazat, adică se racordează la branșamentul cu trei faze folosit de casele cu consumatori mari, și lucrează cu baterii de înaltă tensiune, adică baterii formate din multe module legate în lanț, astfel încât prin cabluri să circule un curent mic și să se piardă mai puțină energie sub formă de căldură.

Cei 12 kW putere continuă susțin în paralel pompa de căldură, boilerul, plita și restul casei, iar timp de 10 secunde invertorul poate urca la 1,5 ori această valoare, marja de care este nevoie la pornirea unui motor sau a unei pompe atunci când casa merge doar pe baterie. Pe acoperiș se pot monta până la 19,2 kW de panouri, iar tensiunea maximă admisă pe partea de panouri este de 1000 V. Bateria se încarcă și se descarcă cu cel mult 30 A pe fiecare sens; fiindcă bancul lucrează între 160 și 700 V, aceiași 30 A înseamnă cu atât mai multă putere cu cât tensiunea bateriei este mai mare. Carcasa IP65 rezistă la praf și la jeturi de apă, deci aparatul poate sta și pe un perete exterior; măsoară 408 x 638 x 237 mm, cântărește 30,5 kg (se montează în doi oameni) și rămâne sub 55 dB(A), aproximativ zgomotul unei conversații obișnuite. Dacă există deja un generator diesel, invertorul poate încărca bateria din el, ceea ce ajută în zonele cu rețea slabă.

Putere activă nominală 12000 W, putere aparentă maximă 13200 VA, ieșire 220/380 V sau 230/400 V (0,85-1,1 Un), 50 Hz (45-55) sau 60 Hz (55-65), curent AC maxim 20 A / 19,2 A, vârf off-grid 1,5 x Pn timp de 10 s. Intrare PV: tensiune DC maximă 1000 V, putere de acces 24 kW, putere PV maximă 19,2 kW, două urmăritoare MPPT cu domeniu 150-850 V și configurație de șiruri 2+1. Baterie litiu-ion de înaltă tensiune 160-700 V, 30 A la încărcare și 30 A la descărcare. Randament maxim 97,6%, randament european 97,0%, IP65, 30,5 kg, temperatură de lucru -40...+60 grade C; comunicație RS485, RS232 și CAN, paralelare până la maximum 10 unități, cu stocarea energiei provenite de la generator diesel.

Pentru cine este potrivit

Potrivit pentru o casă mare cu branșament trifazat sau un mic sediu, cu un generator fotovoltaic de până la 19,2 kWp și o baterie de înaltă tensiune, unde se dorește atât autoconsum, cât și alimentare de rezervă la căderea rețelei.

Termeni explicați

• Invertor hibrid: Aparatul care transformă curentul de la panouri în curent de casă și, în plus, știe să încarce și să descarce o baterie și să țină casa alimentată când rețeaua se întrerupe.
• MPPT: Un circuit care caută permanent punctul în care panourile dau cea mai multă energie; două astfel de circuite înseamnă că poți avea două grupuri de panouri pe orientări diferite, fiecare lucrând la maximum său.
• IP65: Un cod care arată cât de bine este închisă carcasa: nu intră praf deloc și rezistă la jeturi de apă, deci aparatul poate fi montat și afară, la adăpost de soarele direct.

Specificații tehnice

Aplicații recomandate

• Case mari trifazate cu stocare pe baterie de înaltă tensiune
• Autoconsum optimizat și backup pentru locuințe și mici firme
• Sisteme cu generator diesel de rezervă integrat
• Mici aplicații comerciale cu extindere prin paralelare

Garanție

5 ani standard, 10 ani în funcție de piață

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Deye SUN-12K-SG01HP3-EU-AM2 este un invertor hibrid trifazat din familia SG01HP3, proiectat pentru baterii litiu-ion de înaltă tensiune (160-700 V). Curentul maxim de încărcare și de descărcare a bateriei este de 30 A pe fiecare sens; lucrul la tensiune înaltă reduce pierderile pe cablurile DC și degajarea de căldură față de soluțiile de joasă tensiune.

Partea fotovoltaică accepta o putere de acces PV de pana la 24 kW si o putere PV maxima de 19,2 kW, la o tensiune DC maxima de 1000 V. Sunt disponibile doua urmaritoare MPPT cu domeniu 150-850 V si configuratie de siruri 2+1. Iesirea AC este de 12000 W putere activa nominala si 13200 VA putere aparenta maxima, la 220/380 V sau 230/400 V (0,85-1,1 Un), 50 Hz (45-55) sau 60 Hz (55-65), cu un curent maxim de iesire de 20 A / 19,2 A. In regim off-grid suporta un varf de 1,5 ori puterea nominala timp de 10 secunde.

Randamentul maxim este de 97,6%, iar randamentul european de 97,0%. Carcasa are protecție IP65, dimensiuni de 408 x 638 x 237 mm (fără conectori și suporti), masă 30,5 kg și nivel de zgomot sub 55 dB(A). Domeniul termic de funcționare este -40...+60 grade C.

Comunicatia se realizează prin RS485, RS232 și CAN. Invertorul poate fi paralelat în maximum 10 unități și acceptă stocarea energiei provenite de la un generator diesel, ceea ce îl face potrivit pentru amplasamente cu rețea slabă sau cu alimentare de rezervă existentă.
