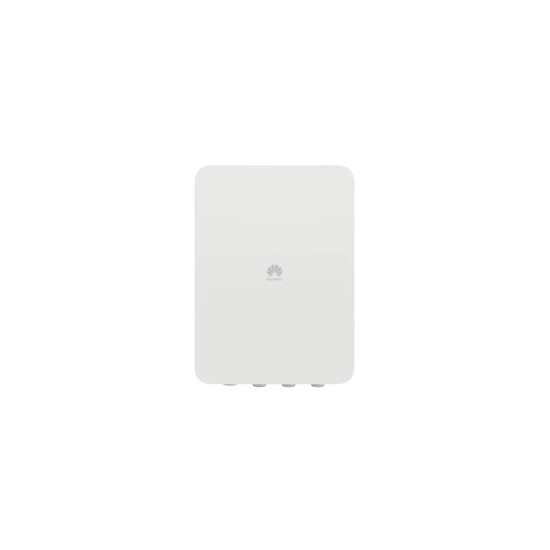

Huawei SMARTGUARD-63A-T0 - backup box trifazat

Nu este un invertor, ci aparatul care stă între contorul de la rețea și tabloul casei și decide cum circulă energia. La o pană de curent, preia alimentarea întregii locuințe pe toate cele trei faze, din bateria sistemului fotovoltaic. În funcționare normală, coordonează invertoarele, bateria, stația de încărcare a mașinii și pompa de căldură, pornindu-le în ordinea pe care o stabilești, ca să folosești cât mai mult din energia proprie.

Comutarea la căderea rețelei se face în cel mult 20 de milisecunde în configurația MAP0 (până la 100 ms la variantele M1/MB0), suficient de rapid ca aparatele electronice să nu se resetheze. Cei 63 A acoperă un branșament trifazat obișnuit de locuință, iar ieșirile pentru consumatorii de backup și pentru cei care rămân pe rețea sunt separate, cu limita cumulată tot de 63 A. Există un by-pass manual pentru situații de avarie. Măsurarea energiei are o precizie de plus/minus 1%, deci rapoartele din aplicație reflectă corect consumul. Sistemul poate coordona până la 14 pompe de căldură SG-Ready, două stații de încărcare pentru mașini electrice și 20 de dispozitive Shelly. Cutia are 490 x 600 x 170 mm și 17 kg, protecție IP55 și răcire silențioasă, fără ventilator, sub 29 dB.

Tensiune de lucru 380/400/415 V, respectiv 220/230/240 V pe fază (L1/L2/L3/N+PE); 63 A curent maxim pe rețea, 63 A pe ieșirea backup și pe cea non-backup (cumulat maximum 63 A), 60 A pe conexiunea cu invertorul. Suportă trecerea prin goluri de tensiune (LVRT). Gestionează până la 3 invertoare (MAP0) sau 1 invertor (M1/MB0) plus stocare LUNA2000, două stații SCharger-7KS-S0 / 22KT-S0, până la 14 pompe de căldură SG-Ready și 20 dispozitive Shelly, cu prioritizare automată. Comunicație: LAN/WAN 10/100 Mbps (max. 100 m), WLAN 802.11 b/g/n mod AP, 2 x RS485 (max. 50 m), 2 DI + 2 DO. Carcasă IP55, convecție naturală, -25...+50 grade C (derating peste 30 grade C on-grid și 40 grade C off-grid), 5-95% RH fără condens, altitudine maximă 4.000 m (derating peste 2.000 m). Conformitate declarată: IEC 61727, IEC 60068, IEC 61439, CE, UKCA, RCM.

Pentru cine este potrivit

Potrivit pentru o casă sau vilă cu branșament trifazat, sistem Huawei SUN2000 și baterie LUNA2000, unde se dorește backup complet și coordonarea automată a consumatorilor mari.

Termeni explicați

• LVRT: Capacitatea de a rămâne conectat atunci când tensiunea din rețea scade scurt, în loc să se oprească la prima fluctuație.
• Derating: Reducerea automată a puterii la temperaturi mari sau la altitudine, ca protecție a componentelor interne.
• Ieșire non-backup: Circuitele care rămân alimentate doar când există rețea; consumatorii mari se leagă aici, ca să nu golească bateria la pană.

Specificații tehnice

Aplicații recomandate

• Backup pentru întreaga locuință în sisteme fotovoltaice trifazate
• Sisteme rezidențiale Huawei SUN2000 trifazate cu stocare LUNA2000
• Management energetic și prioritizarea consumatorilor la nivel de locuință
• Integrare stații de încărcare EV SCharger și pompe de căldură SG-Ready

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Huawei SmartGuard-63A-T0 este cutia de backup trifazata din ecosistemul FusionSolar. Nu este un invertor, ci aparatul de comutare și management energetic montat între punctul de măsură al rețelei și tabloul locuinței, care asigură backup pentru întreaga casă pe trei faze. Funcționează la 380/400/415 V, respectiv 220/230/240 V pe faza (L1/L2/L3/N+PE), cu 63 A curent maxim pe rețea, 63 A pe ieșirea de consumatori backup și pe cea non-backup (cumulat ≤ 63 A) și 60 A pe conexiunea cu invertorul.

Comutarea la caderea rețelei se face în maxim 20 ms în configurația MAP0, respectiv maxim 100 ms pentru variantele M1/MB0, iar echipamentul suportă trecerea prin goluri de tensiune (LVRT). Dispune de by-pass manual de siguranță. Precizia măsurării energiei este de plus/minus 1% pe domeniul de până la 63 A.

Poate gestiona pana la 3 invertoare (MAP0) sau 1 invertor (M1/MB0) împreună cu stocarea LUNA2000, două stații de incarcare SCharger-7KS-S0 / 22KT-S0, până la 14 pompe de caldura SG-Ready si 20 de dispozitive Shelly, cu prioritizare automata a consumatorilor. Comunicatie: LAN/WAN 10/100 Mbps (≤ 100 m), WLAN 802.11 b/g/n mod AP, 2 x RS485 (≤ 50 m), 2 DI + 2 DO. Carcasa IP55, convectie naturala, -25...+50 °C, altitudine max. 4000 m. Conformitate declarata in datasheet: IEC 61727, IEC 60068, IEC 61439, CE, UKCA, RCM.
