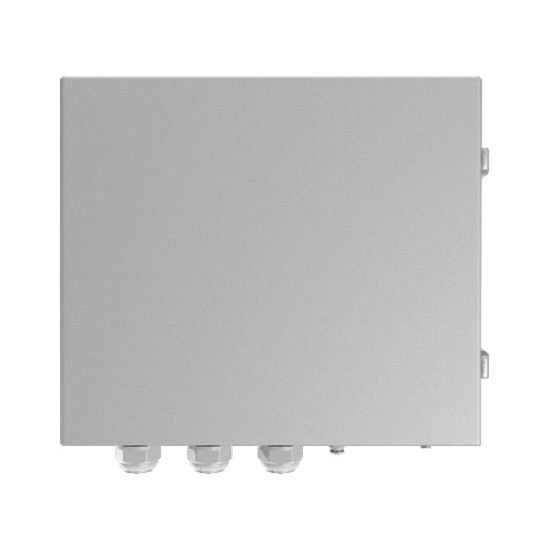

Huawei Backup Box-B1 three phase, modul back-up trifazat

Acesta nu este un invertor, ci o cutie de comutare. Rolul ei este simplu: când cade curentul din rețea, separă o parte din casă — consumatorii pe care vrei să îi ții în funcțiune — și îi alimentează din bateria sistemului fotovoltaic. Se montează între invertorul hibrid și tabloul electric și creează practic un circuit dedicat pentru frigider, iluminat, internet sau centrala termică. Fără o astfel de cutie, un sistem cu panouri și baterie se oprește odată cu rețeaua.

Comutarea se face automat, în mai puțin de 3 secunde de la căderea rețelei — suficient de rapid pentru frigider, lumini și centrala termică, dar nu instantaneu, deci un calculator fără UPS se poate reseta. Ieșirea de rezervă este monofazată, la 220 V / 230 V, și livrează maximum 3.300 VA, adică aproximativ cât consumă simultan frigiderul, iluminatul, routerul și o pompă de centrală; nu este dimensionată pentru boiler electric sau plită. Cutia are 400 x 350 x 130 mm, cântărește 11 kg, are protecție IP65 și poate fi montată în casă sau afară, la temperaturi între -20 și +45 grade C. Se configurează și se urmărește din aplicația FusionSolar, împreună cu invertorul și bateria LUNA2000. De reținut: cifra de 3,3 kW se referă la puterea disponibilă pe ieșirea de backup, nu la puterea unui invertor.

Compatibilitate: invertoare hibride trifazate SUN2000-3/4/5/6/8/10KTL-M1. Ieșire backup monofazată 220 V / 230 V, 3.300 VA maxim, 15,2 A curent nominal; curent maxim de trecere (pass-through) pe partea de rețea 40 A; tensiune de rețea 380 V / 400 V trifazat, domeniu de operare AC 342-440 V, 50/60 Hz; timp de comutare sub 3 s. Carcasă IP65, umiditate admisă 0-100% RH.

Pentru cine este potrivit

Potrivit pentru o locuință cu invertor trifazat Huawei seria M1 și baterie LUNA2000, aflată într-o zonă cu întreruperi de curent, unde se dorește menținerea doar a consumatorilor esențiali.

Termeni explicați

• Backup (alimentare de rezervă): Funcția prin care o parte din casă rămâne alimentată din baterie atunci când rețeaua electrică se întrerupe.
• Pass-through: Curentul care trece prin cutie spre casă în funcționare normală, când rețeaua e prezentă; aici până la 40 A.
• Consumatori esențiali: Circuitele alese să rămână alimentate la pană: de obicei frigider, lumini, internet și centrala termică.

Specificații tehnice

Aplicații recomandate

• Sisteme hibride rezidentiale cu backup pe consumatori esențiali
• Locuințe cu invertor trifazat SUN2000 M1 și baterie LUNA2000
• Birouri și spații comerciale mici cu sarcini critice
• Zone cu întreruperi frecvente ale rețelei

Garanție

2 ani (garanție declarată de distribuitori)

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Huawei Backup Box-B1 nu este un invertor, ci un modul de comutare pentru funcția de alimentare de rezerva (backup) al invertoarelor hibride trifazate Huawei din seria SUN2000-3/4/5/6/8/10KTL-M1. Se montează între invertor și tabloul de distribuție și separă consumatorii esențiali pe un circuit dedicat, care rămâne alimentat și la căderea rețelei.

La întreruperea rețelei, comutarea pe alimentarea din baterie se face automat, în mai puțin de 3 secunde. Ieșirea de backup este monofazată, 220 V / 230 V, cu o putere maximă de 3.300 VA și un curent nominal de 15,2 A. Curentul maxim de trecere (pass-through) pe partea de rețea este 40 A, tensiunea de rețea 380 V / 400 V trifazat, cu domeniu de operare AC 342-440 V și frecvența 50/60 Hz.

Carcașa IP65 permite montajul în interior sau exterior; dimensiunile sunt 400 x 350 x 130 mm, greutatea 11 kg, temperatura de funcționare -20...+45 C și umiditatea admisă 0-100% RH. Configurarea și monitorizarea se fac prin aplicația FusionSolar, împreună cu invertorul și bateria LUNA2000. De reținut: valoarea de 3,3 kW asociată produsului reprezintă puterea de rezervă disponibilă pe ieșirea de backup, nu puterea unui invertor.
