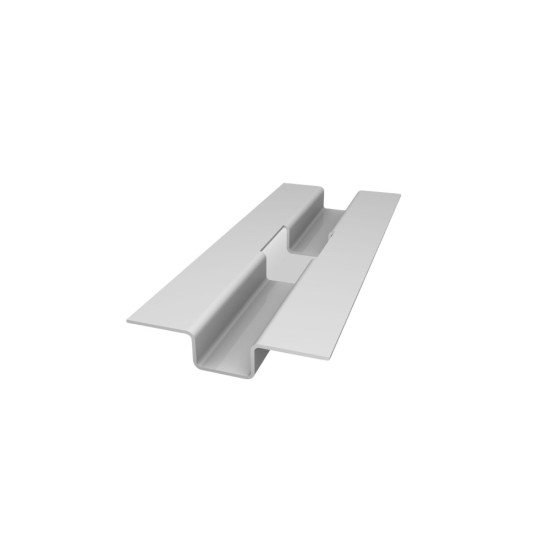

Dome-Suport rapid K2 pentru balast

Pe un acoperiș plat, structura care ține panourile nu se prinde cu șuruburi prin acoperiș, ci este ținută la sol de greutate - de obicei dale de beton sau cărămizi. SpeedPorter este suportul pe care se așază această greutate. Se pune pe șină cu mâna, fără nicio sculă: doi suporți la distanța potrivită dimensiunii dalei, iar dala se sprijină direct pe ei. Practic, transformă niște dale banale în ancora care ține tot sistemul pe loc.

Un suport preia până la 40 kg de balast, deci se poate calcula ușor câți sunt necesari o dată ce se cunoaște greutatea totală de care are nevoie instalația. El însuși cântărește doar 0,058 kg, așa că nu adaugă nimic semnificativ la încărcarea acoperișului. Dimensiunea de 200 x 80 x 15 mm este gândită pentru dalele și cărămizile obișnuite de pe piață. Montajul fără scule scurtează mult timpul de lucru pe șantierele cu multe panouri, iar aluminiul din care este făcut nu ruginește și nu cere întreținere. Livrarea se face în pungi de 10 bucăți, cutii de 250 și paleți de 4.000 de bucăți. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2002300. Aluminiu EN AW-5754 H111, dimensiuni 200 x 80 x 15 mm, masă proprie 0,058 kg/buc, sarcină maximă admisă de balast 40 kg/suport; ambalare 10 buc/pungă, 250 buc/cutie, 4.000 buc/palet. Montaj fără scule, direct pe șina BasicRail; compatibil cu sistemele K2 Dome 6 și K2 Dome Zero. Cantitatea de balast și poziționarea suporților se determină prin calculul static din aplicația K2 Base, în funcție de zona de vânt și zăpadă, înălțimea clădirii și geometria câmpului de module. Pentru sarcini mai mari există variantele Dome Porter X-tra long (max. 148 kg) și Dome Porter Flex (max. 178 kg).

Pentru cine este potrivit

Potrivit pentru instalații balastate pe acoperiș plat unde greutatea per punct rămâne sub 40 kg; pentru dale mai grele se trece la variantele Dome Porter X-tra long sau Flex.

Termeni explicați

• Balast: Greutatea - dale de beton sau cărămizi - care ține instalația fixată pe acoperiș fără să fie nevoie de găuri.
• Montaj balastat: Metodă de fixare fără nicio străpungere a acoperișului: structura stă pe loc doar prin greutatea așezată peste ea.
• Calcul static: Calculul care stabilește câtă greutate și unde anume este nevoie, pornind de la vântul, zăpada și dimensiunile clădirii.

Specificații tehnice

Aplicații recomandate

• Balastarea structurilor fotovoltaice pe acoperiș terasă, fără perforarea membranei
• Susținerea dalelor de beton sau a cărămizilor de balast pe sina BasicRail
• Instalații rezidențiale și comerciale pe acoperisuri plate
• Montaj rapid, fără scule, pe șantiere cu volum mare de module

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Dome SpeedPorter este suportul rapid pentru balast din sistemul K2 Dome, folosit pentru stabilizarea structurilor fotovoltaice pe acoperișuri terasă fără perforarea hidroizolației. Se montează fără scule pe șina BasicRail: se așează doi SpeedPorteri la distanța corespunzătoare dimensiunii dalelor sau cărămizilor de balast, iar greutatea se sprijină direct pe ei.

Piesa este din aluminiu EN AW-5754 H111, un aliaj cu rezistența bună la coroziune și deformare, cu dimensiunile 200 x 80 x 15 mm și greutate proprie de doar 0,058 kg. Sarcina maximă admisă de balast pe suport este de 40 kg. Cod articol K2 2002300, ambalare 10 buc/punga, 250 buc/cutie și 4.000 buc/palet.

Suportul este compatibil cu sistemele K2 Dome 6 și K2 Dome Zero. Cantitatea de balast și poziționarea suporților se determină prin calculul static din aplicația K2 Base, în funcție de zona de vânt și zăpadă, înălțimea clădirii și geometria câmpului de module. Pentru sarcini mai mari, K2 oferă variantele Dome Porter X-tra long (max. 148 kg) și Dome Porter Flex (max. 178 kg).
