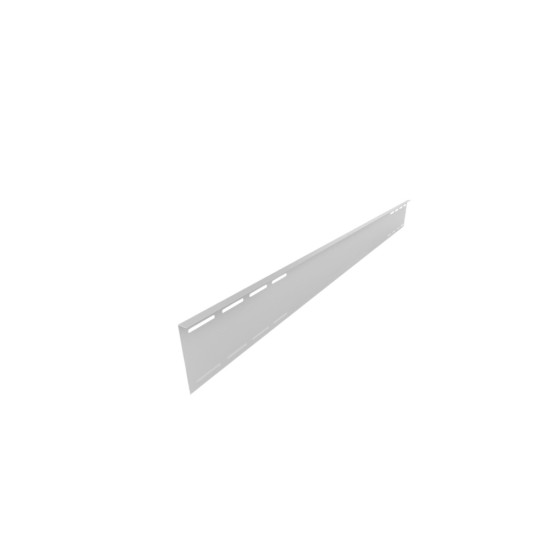

Dome Paravant K2 Scurt 1448 - 1779 mm

Vântul care trece peste un panou montat pe un acoperiș plat creează în spatele lui o zonă de aspirație care tinde să îl ridice, cam ca aerul peste aripa unui avion. Paravantul se montează în spatele rândului de module și rupe acest efect: fluxul de aer este deviat, iar forța care trage panoul în sus scade. Consecința practică este simplă - sistemul are nevoie de mai puțină greutate pusă deasupra ca să rămână stabil, iar acoperișul este încărcat mai puțin.

Această variantă este cea scurtă, dimensionată pentru panouri cu lungimea între 1448 și 1779 mm, adică formatele compacte de 60 sau 120 de celule folosite frecvent la instalațiile de casă. Mai puțin balast înseamnă mai puține dale de beton cărate pe acoperiș și o rezervă de portanță mai confortabilă la clădirile cu planșeu sensibil. Tabla este protejată cu acoperire Magnelis ZM310, un strat de zinc-aluminiu-magneziu care rezistă la coroziune inclusiv pe muchiile tăiate, deci piesa nu cere întreținere după montaj. Nu este obligatoriu să se monteze pe tot câmpul de panouri: de multe ori este nevoie doar pe rândurile expuse, de la marginea acoperișului. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2003249, componentă a sistemului S-Dome 6.10. Material: oțel cu acoperire Magnelis ZM310 (aliaj Zn-Al-Mg). Montaj pe partea posterioară a șirului de module, fixare pe elementul Dome 6.10 Peak cu șuruburi autofiletante 4,8 x 20 mm. Sistemul K2 Dome 6 este acoperit de agrementul tehnic german abZ nr. Z-14.4-916; numărul și amplasarea paravantelor - perimetral, pe rândurile expuse sau pe întreg câmpul - se stabilesc prin calculul static din K2 Base, în funcție de zona de vânt, înălțimea și geometria clădirii.

Pentru cine este potrivit

Potrivit pentru instalații balastate pe acoperiș terasă cu panouri compacte de 1448-1779 mm, la clădiri unde greutatea suplimentară adăugată pe planșeu trebuie ținută la minimum.

Termeni explicați

• Balast: Greutatea (de obicei dale de beton sau cărămizi) pusă peste structură ca să țină instalația pe loc fără a găuri acoperișul.
• Forță de smulgere: Forța cu care vântul trage panoul în sus, ca și cum ar vrea să îl desprindă de pe acoperiș.
• Magnelis ZM310: Un strat de protecție din zinc, aluminiu și magneziu aplicat pe tablă, care împiedică ruginirea inclusiv acolo unde tabla a fost tăiată.

Specificații tehnice

Aplicații recomandate

• Sisteme balastate pe terasă cu module compacte (1448-1779 mm)
• Reducerea balastului la clădiri cu structura sensibilă la încărcări
• Instalații rezidențiale și comerciale pe acoperis plat
• Rândurile perimetrale ale câmpului fotovoltaic, cele mai expuse la vânt

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Paravantul scurt K2 este elementul de deviere a vântului montat pe spatele șirului de module în sistemul S-Dome 6.10 pentru acoperișuri terasă. Rolul lui este aerodinamic: reduce depresiunea și forța de smulgere care acționează asupra panourilor, astfel încât cantitatea de balast necesară pentru stabilizarea structurii scade. Cod articol K2 2003249, dimensionat pentru module cu lungimea de 1448-1779 mm, adică formatele mai compacte (în general panouri de 60/120 de celule).

Execuția este din tablă de oțel cu acoperire Magnelis ZM310, un aliaj Zn-Al-Mg cu rezistența ridicată la coroziune, inclusiv la muchiile tăiate. Prinderea de elementul Dome 6.10 Peak se realizează cu șuruburi autofiletante 4,8x20 mm.

Componenta aparține sistemului K2 Dome 6, acoperit de agrementul tehnic german abZ nr. Z-14.4-916. Amplasarea paravantelor (perimetral, pe rândurile expuse sau pe întreg câmpul) se stabilește prin calcul în K2 Base, în funcție de zona de vânt, înălțimea și geometria clădirii.
