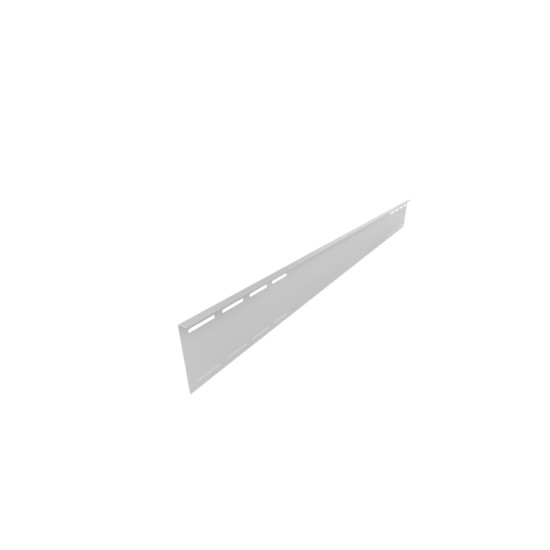

Dome Paravant K2 Lung 1779 - 2150 mm

Paravantul este un element subțire de tablă montat în spatele șirului de module, care oprește curentul de aer să treacă liber pe sub panouri. Un panou peste și pe sub care aerul curge nestingherit se comportă ca o aripă și tinde să fie tras în sus, iar paravantul rupe acest efect. Rezultatul practic este că sistemul are nevoie de mai puține greutăți ca să rămână pe loc.

Mai puțin balast înseamnă mai puține kilograme pe metru pătrat de acoperiș, argument decisiv la clădirile cu rezervă redusă de capacitate portantă, care altfel nu ar putea primi o instalație fotovoltaică. Varianta lungă este dimensionată pentru module cu lungimea între 1779 și 2150 mm, adică pentru majoritatea panourilor mari folosite azi. Tabla este protejată cu acoperire Magnelis ZM310, un aliaj de zinc, aluminiu și magneziu cu autoprotecție inclusiv la muchiile tăiate, potrivit pentru expunere de lungă durată pe acoperiș. Fixarea de elementul Dome 6.10 Peak se face cu șuruburi autofiletante de 4,8x20 mm, iar numărul de paravante necesare rezultă din calcul, nu se estimează la fața locului.

Paravant de vânt (windbreaker) K2 S-Dome 6.10, varianta lungă, cod articol 2003250, pentru module cu lungimea de 1779-2150 mm; oțel cu acoperire Magnelis ZM310, montat pe partea posterioară a șirului de module și fixat cu șuruburi autofiletante 4,8x20 mm pe Dome 6.10 Peak. Face parte din sistemul K2 Dome 6, cu agrement tehnic german abZ nr. Z-14.4-916 și dimensionare pe balast bazată pe încercări în tunel aerodinamic. Necesitatea și numărul paravantelor se determină în aplicația K2 Base, în funcție de zona de vânt, înălțimea clădirii și poziția în câmpul de module.

Pentru cine este potrivit

Potrivit pentru acoperișuri terasă cu capacitate portantă limitată sau pentru clădiri înalte și expuse, unde balastul trebuie redus la minimum.

Termeni explicați

• Presiune de smulgere: Forța cu care vântul trage panoul în sus, similar cu portanța care ridică o aripă.
• Magnelis ZM310: Strat de protecție din zinc, aluminiu și magneziu aplicat pe tablă, care rezistă la coroziune inclusiv pe marginile tăiate.
• Capacitate portantă: Cât în plus poate duce structura acoperișului, în kilograme pe metru pătrat, fără a fi suprasolicitată.

Specificații tehnice

Aplicații recomandate

• Reducerea balastului necesar pe acoperisuri terasa cu capacitate portantă limitată
• Instalații în zone cu încărcări mari din vânt sau pe clădiri înalte
• Montaj cu module standard de 1779-2150 mm lungime în configurație S-Dome
• Camp fotovoltaic pe hale industriale cu membrana bituminoasă sau PVC

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații la nivel de serie — valabile pentru familia produsului

Paravantul (windbreaker) K2 se montează pe partea posterioară a sirului de module din sistemul S-Dome 6.10 și are rolul de a devia curentul de aer care trece pe sub și peste panouri. Prin reducerea presiunii de smulgere generate de vânt, paravantul permite scăderea semnificativa a balastului necesar pe acoperis - element esential la clădirile cu rezerva redusă de capacitate portantă. Varianta lungă, cod articol K2 2003250, este dimensionată pentru module cu lungimea de 1779-2150 mm.

Tabla este din oțel cu acoperire Magnelis ZM310 (aliaj zinc-aluminiu-magneziu), un strat de protecție anticorozivă cu autoprotecție la muchiile tăiate, potrivit pentru expunere de lungă durată pe acoperiș. Fixarea de elementul Dome 6.10 Peak se face cu șuruburi autofiletante 4,8x20 mm.

Produsul este parte a sistemului K2 Dome 6, care detine agrementul tehnic german abZ nr. Z-14.4-916 si a carui dimensionare pe balast se bazeaza pe incercari în tunel aerodinamic. Necesitatea si numarul paravantelor rezulta din calculul efectuat în aplicatia K2 Base, în functie de zona de vant, înăltimea cladirii si pozitia în campul de module.
