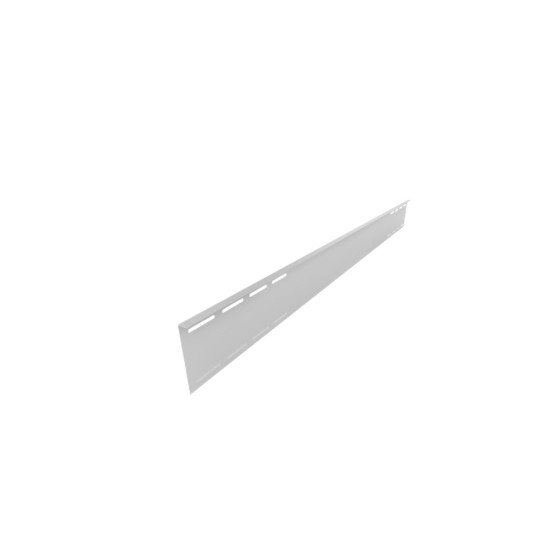

Dome Paravant Extralung 2045 - 2398 mm

Un panou așezat pe un acoperiș plat se comportă în vânt ca o suprafață portantă: aerul care trece peste el creează o zonă de aspirație și încearcă să îl ridice. Paravantul montat în spatele rândului de module deviază acest curent de aer și reduce forța de ridicare. Rezultatul este că instalația are nevoie de mai puțină greutate deasupra pentru a rămâne fixă, deci acoperișul este solicitat mai puțin.

Aceasta este varianta extralungă, făcută pentru panourile de format mare, cu lungimea între 2045 și 2398 mm - panourile de 550-720 Wp folosite curent în proiectele comerciale. Fiecare bucată cântărește 2,428 kg, adică se manevrează ușor pe acoperiș de un singur om, iar livrarea standard este de 10 bucăți în pachet și 250 de bucăți pe palet special, potrivită pentru câmpuri mari de panouri. Efectul direct al montării paravantelor este o încărcare suplimentară mai mică pe planșeul halei sau al clădirii, ceea ce contează mai ales la construcțiile metalice ușoare. Oțelul are acoperire Magnelis ZM310, un strat de zinc-aluminiu-magneziu care protejează împotriva coroziunii inclusiv la muchiile tăiate, deci piesa nu necesită întreținere pe durata instalației. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2004103, GTIN 4251786200658. S-Dome 6.10 Windbreaker X-tra Long, lungime modul compatibil 2045-2398 mm, material oțel cu acoperire Magnelis ZM310 (Zn-Al-Mg), masă 2,428 kg/buc, ambalare 10 buc/pachet și 250 buc/palet special. Montaj pe partea posterioară a șirului de module, fixare pe elementul Dome 6.10 Peak cu șuruburi autofiletante 4,8 x 20 mm. Sistemul K2 Dome 6 deține agrementul tehnic german abZ nr. Z-14.4-916; necesarul și poziția paravantelor rezultă din calculul static efectuat în aplicația K2 Base.

Pentru cine este potrivit

Potrivit pentru instalații comerciale pe hale și acoperișuri terasă, cu panouri de format mare (peste 2 m lungime), unde reducerea balastului contează la dimensionarea structurii clădirii.

Termeni explicați

• Paravant de vânt (windbreaker): O piesă de tablă montată în spatele panourilor, care schimbă direcția curentului de aer ca să nu mai tragă panoul în sus.
• Balast: Greutatea așezată peste structură (dale, cărămizi) care ține instalația pe loc fără a perfora acoperișul.
• abZ Z-14.4-916: Numărul agrementului tehnic german al sistemului, adică documentul oficial care confirmă că sistemul a fost verificat și aprobat pentru construcții.

Specificații tehnice

Aplicații recomandate

• Instalații comerciale cu module mari (2 m+) pe acoperis terasa
• Reducerea balastului la parcuri fotovoltaice pe hale industriale
• Rânduri expuse la vânt, pe clădiri înalte sau în zone de vânt severe
• Configurații S-Dome 6.10 cu panouri bifaciale de format mare

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

S-Dome 6.10 Windbreaker X-tra Long este varianta extralungă a paravantului de vant din sistemul K2 Dome 6, destinată modulelor de format mare, cu lungimea între 2045 și 2398 mm (panouri de 550-720 Wp folosite curent în proiectele comerciale). Cod articol K2 2004103, GTIN 4251786200658.

Elementul se montează pe partea posterioară a șirului de module și deviază fluxul de aer, reducând forța de smulgere generată de vânt. Efectul direct este scăderea balastului necesar, deci o încărcare suplimentară mai mică pe planșeul acoperișului. Materialul este oțel cu acoperire Magnelis ZM310 (Zn-Al-Mg), cu protecție anticorozivă inclusiv pe muchiile tăiate. Greutatea unitară este de 2,428 kg, iar ambalarea de fabrică este de 10 bucăți/pachet, respectiv 250 bucăți/palet special.

Fixarea de elementul Dome 6.10 Peak se face cu șuruburi autofiletante 4,8x20 mm. Sistemul Dome 6 deține agrementul tehnic german abZ nr. Z-14.4-916, iar necesarul și poziția paravântelor se determină prin calculul static din aplicația K2 Base.
