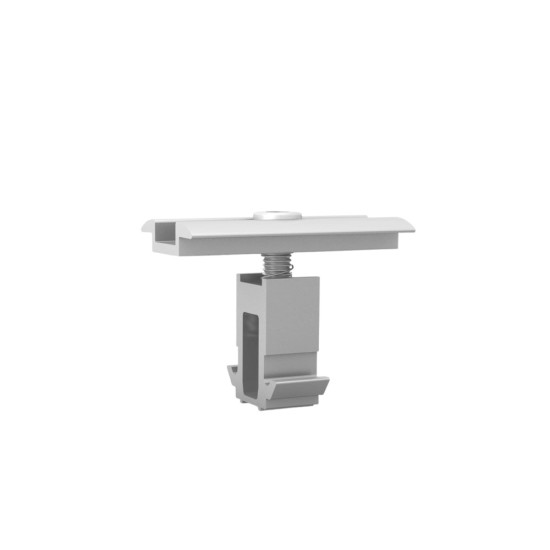

Dome-Clema de mijloc K2 30-50 mm

Într-un rând de panouri, între două module vecine se pune o singură clemă care le prinde pe amândouă în același timp. Se numește clemă de mijloc și este piesa care apare de cele mai multe ori într-o instalație. Pe lângă strângerea mecanică, ea face și legătura electrică între ramele panourilor și structura metalică de dedesubt, ceea ce contează pentru siguranța instalației.

Deoarece o clemă ține două panouri, numărul necesar este mai mic decât s-ar crede: pentru fiecare rând se folosesc cleme de mijloc între module și doar câte una de capăt la fiecare margine. Domeniul de prindere de 30-50 mm acoperă ramele obișnuite ale panourilor de pe piață, deci nu trebuie schimbat modelul de clemă dacă se schimbă furnizorul de module. Fiecare bucată cântărește 0,062 kg, iar ambalarea de fabrică este de 20 bucăți în pungă, 240 în cutie și 5.760 pe palet. Ansamblul din aluminiu cu oțel inoxidabil nu ruginește și nu prezintă risc de coroziune în contact cu rama de aluminiu a panourilor, deci nu cere nicio întreținere. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2002558, GTIN 4251786209576. DomeClamp Middle Clamp 30-50 mm, clasificată de producător ca element de tip MC. Aluminiu EN AW-6063 T66 și EN AW-6082 T6, elemente din oțel inoxidabil 1.4301; masă 0,062 kg/buc, ambalare 20 buc/pungă, 240 buc/cutie, 5.760 buc/palet. Se montează pe elementele Dome SD și Dome Peak și asigură continuitatea electrică între ramele modulelor și structură. Compatibilă cu sistemele K2 Dome 6, K2 Dome Zero și K2 MiniRail, pe acoperișuri terasă și acoperișuri înclinate.

Pentru cine este potrivit

Potrivit pentru orice instalație pe structuri K2 Dome sau K2 MiniRail cu panouri cu ramă de 30-50 mm; este clema folosită între module, deci în cantitatea cea mai mare din proiect.

Termeni explicați

• Clemă de mijloc: Piesa care se pune între două panouri vecine și le strânge pe amândouă simultan de marginile ramei.
• Continuitate electrică: Faptul că toate piesele metalice sunt legate conductiv între ele, ca structura să se comporte ca un singur corp metalic.
• Coroziune galvanică: Ruginirea care apare când două metale diferite se ating în prezența umezelii; alegerea materialelor compatibile o previne.

Specificații tehnice

Aplicații recomandate

• Fixarea a două module alăturate pe structuri K2 Dome pe terasa
• Instalații fotovoltaice pe acoperis plat cu module cu rama 30-50 mm
• Realizarea continuității electrice între ramele modulelor și structura
• Montaje pe sisteme K2 MiniRail pe acoperiș înclinat cu tablă

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

DomeClamp Middle Clamp 30-50 mm este clema universala de mijloc care fixează simultan două module învecinate pe structura K2. Se montează pe elementele Dome SD și Dome Peak și asigură atât prinderea mecanică, cât și continuitatea electrică între ramele modulelor și structura metalică. Cod articol K2 2002558, GTIN 4251786209576.

Ansamblul este realizat din aluminiu EN AW-6063 T66 și EN AW-6082 T6, cu elemente din oțel inoxidabil 1.4301, deci nu necesită întreținere și nu prezintă risc de coroziune galvanică în contact cu rama de aluminiu a panourilor. Domeniul de prindere acoperă rame cu grosimea între 30 și 50 mm. Greutatea este de 0,062 kg pe bucată, iar ambalarea de fabrică 20 buc/pungă, 240 buc/cutie și 5.760 buc/palet.

Clema este compatibilă cu sistemele K2 Dome 6, K2 Dome Zero și K2 MiniRail și poate fi utilizată atât pe acoperisuri terasă, cât și pe acoperisuri inclinate. Este clasificată de producător ca element de tip MC (middle clamp) din gama de cleme de modul.
