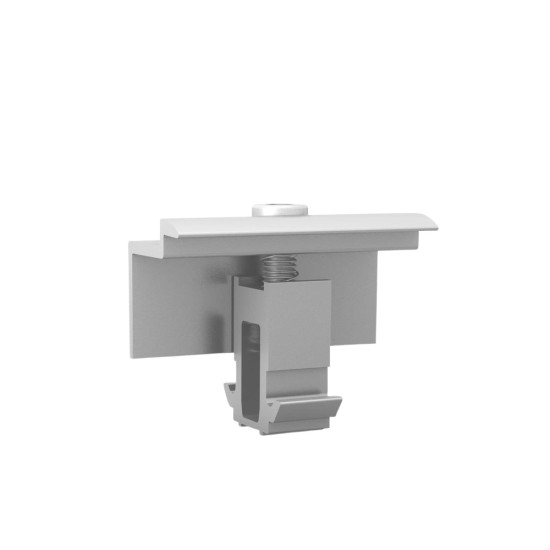

Dome-Clema de capat 30-50 mm

Panourile nu se prind cu șuruburi prin ramă, ci se strâng lateral cu niște cleme care se agață de marginea lor. Clema de capăt este cea folosită la ultimul panou dintr-un rând, acolo unde nu mai urmează un vecin de care să se sprijine. Se livrează ca set complet, cu corp și elemente de strângere la un loc, așa că montajul nu depinde de piese căutate separat pe șantier.

Clema acoperă rame cu grosimea între 30 și 50 mm, adică practic toate panourile cu ramă de aluminiu aflate azi pe piață - nu trebuie ales un model special în funcție de producătorul panoului. Cântărește doar 0,073 kg, iar ambalarea de fabrică este de 20 bucăți în pungă, 240 în cutie și 5.760 pe palet, deci acoperă de la o instalație de casă până la un parc pe hală. Combinația de aluminiu cu oțel inoxidabil înseamnă că nu ruginește și nu cere niciun fel de întreținere după montaj. Pe lângă rolul de fixare, clema face și un contact metalic direct cu rama panoului, ceea ce ajută la legarea electrică a întregii structuri. Garanția de produs K2 este de 12 ani, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp.

Cod articol K2 2004561, GTIN 4251786216369. DomeClamp EndClamp Set 30-50, aluminiu EN AW-6063 T66 și EN AW-6082 T6, elemente filetate din oțel inoxidabil 1.4301 (A2); masă 0,073 kg/buc, ambalare 20 buc/pungă, 240 buc/cutie, 5.760 buc/palet. Domeniu de prindere pentru rame de modul de 30-50 mm. Compatibil cu sistemele K2 Dome 6 și K2 Dome Zero, utilizabil pe acoperișuri terasă și acoperișuri înclinate. Contactul metalic direct cu rama este relevant pentru echipotențializarea structurii.

Pentru cine este potrivit

Potrivit oricărei instalații pe structuri K2 Dome, la capetele de rând, dacă panourile alese au rama între 30 și 50 mm grosime - cazul majorității modulelor standard.

Termeni explicați

• Clemă de capăt: Piesa care fixează ultimul panou dintr-un rând, prinzându-l doar pe o parte, spre deosebire de clema de mijloc care ține două panouri deodată.
• Rama modulului: Cadrul de aluminiu care înconjoară panoul fotovoltaic; de el se prinde clema, nu de sticlă.
• Echipotențializare: Legarea electrică a tuturor pieselor metalice între ele, ca să fie la același potențial și să nu apară diferențe periculoase de tensiune.

Specificații tehnice

Aplicații recomandate

• Fixarea modulelor de capăt de rând pe structuri K2 Dome pe terasă
• Instalații cu panouri cu ramă de 30-50 mm (majoritatea modulelor standard)
• Camp fotovoltaic balastat pe acoperis plat, comercial sau rezidențial
• Completarea seturilor de montaj K2 Dome 6 alături de clemele de mijloc

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

DomeClamp EndClamp Set 30-50 este clema de capăt folosită pentru fixarea ultimului modul dintr-un șir pe structura K2 Dome. Se livrează ca set complet (corp clemă plus elemente de strângere), astfel încât montajul se face rapid, fără componente suplimentare. Cod articol K2 2004561, GTIN 4251786216369.

Construcția combina aluminiu EN AW-6063 T66 și EN AW-6082 T6 cu oțel inoxidabil 1.4301 (A2) pentru elementele filetate, o combinație care asigură rezistența mecanică și stabilitate la coroziune pe toată durata de viață a instalației. Clema acoperă rame de modul cu grosimea de 30-50 mm, adică majoritatea panourilor fotovoltaice cu rama de aluminiu de pe piață. Greutatea unitară este de 0,073 kg, ambalarea 20 buc/punga, 240 buc/cutie, 5.760 buc/palet.

Produsul este compatibil cu sistemele K2 Dome 6 și K2 Dome Zero și se utilizează pe acoperisuri terasă și acoperisuri inclinate. Clema realizează și contactul metalic direct cu rama modulului, aspect relevant pentru echipotentializarea structurii.
