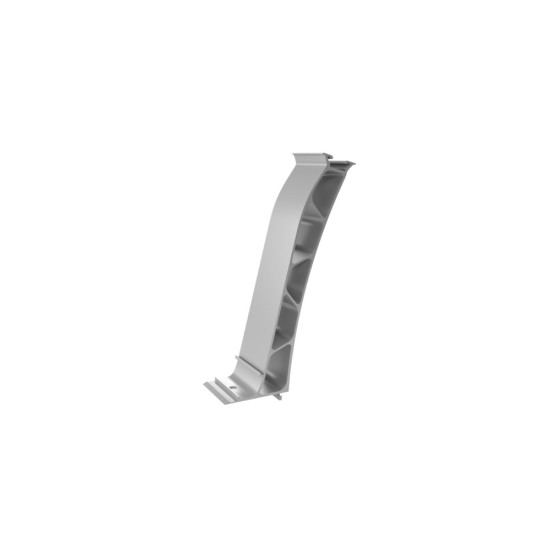

Dome 6.15 suport superior K2 pentru terasa (15 grade)

Peak este piesa care ridică marginea de sus a panoului pe acoperișul plat. În varianta de 15 grade este mai înaltă și mai robustă decât cea de 10 grade, pentru că un panou mai înclinat este apucat mai tare de vânt. Se prinde fie prin clipsare în placa de bază, fie cu șurub direct pe șină, ambele soluții fiind rapide.

Piesa cântărește 0,411 kg, mai mult decât varianta la 10 grade, tocmai pentru că profilul este mai înalt și preia forțe de vânt mai mari; greutatea în plus face parte din soluție, nu este un dezavantaj. Montajul se face prin clipsare în placa de bază premontată sau prin fixare directă pe șina BasicRail cu un șurub cu locaș hexagonal și piuliță glisantă MK2. Lucrează în pereche cu elementul frontal Dome 6.15 SD, pe șină BasicRail, iar modulele se prind cu clemele DomeClamp. Ambalarea de fabrică este de 20 buc/cutie și 720 buc/palet.

Dome 6.15 Peak, cod articol K2 2004174, GTIN 4251786206278, aluminiu EN AW-6063 T66, 0,411 kg/buc, element superior de ridicare a modulului la 15 grade. Compatibil cu sistemele K2 Dome 6 și K2 BasicRail, utilizabil pe acoperișuri terasă și pe acoperișuri ușor înclinate; montaj prin clipsare în placa de bază sau fixare pe BasicRail cu șurub și piuliță glisantă MK2. Sistemul Dome 6 este acoperit de agrementul tehnic german abZ nr. Z-14.4-916, iar dimensionarea balastului se realizează în aplicația K2 Base.

Pentru cine este potrivit

Potrivit pentru hale industriale și clădiri cu acoperiș plat din zone cu ninsori frecvente, unde înclinarea mai mare ajută la evacuarea zăpezii de pe module.

Termeni explicați

• Element Peak: Suportul din spate, cel mai înalt, care dă unghiul la care stă panoul pe acoperișul plat.
• Forțe de vânt (smulgere): Vântul care trece peste panou tinde să îl tragă în sus, ca pe o aripă; de aceea suporții și balastul se dimensionează după zona de vânt.
• K2 Base: Programul de calcul al producătorului, care stabilește câte piese și cât balast sunt necesare pentru acoperișul respectiv.

Specificații tehnice

Aplicații recomandate

• Ridicarea panourilor la 15 grade pe acoperișuri terasă
• Zone cu ninsori frecvente, unde inclinarea mai mare ajută la evacuarea zăpezii
• Instalații comerciale pe hale industriale cu acoperis plat
• Configurații S-Dome 6.15 cu paravant de vânt pe partea posterioară

Garanție

12 ani garanție de produs K2 Systems, extensibilă la 20 de ani prin dimensionare în K2 Base și documentare în K2 DocuApp

Detalii tehnice

Specificații confirmate din fișa tehnică a producătorului

Dome 6.15 Peak este componenta de ridicare a modulului pentru varianta la 15 grade a sistemului K2 Dome 6 destinat acoperisurilor terasa. Elementul se clipsează în placa de bază premontată sau se fixează direct pe sina BasicRail cu un surub cu locas hexagonal și piulița glisantă MK2, ceea ce permite montaj rapid pe șantier. Cod articol K2 2004174, GTIN 4251786206278.

Materialul este aluminiu EN AW-6063 T66, iar greutatea unitară este de 0,411 kg - mai mare decât la varianta de 10 grade, pentru că profilul este mai înalt și preia forțe de vânt mai mari. Ambalarea de fabrică este 20 buc/cutie și 720 buc/palet.

Se utilizează împreună cu elementul frontal Dome 6.15 SD, cu sina BasicRail și cu clemele DomeClamp. Este compatibil cu sistemele K2 Dome 6 și K2 BasicRail și poate fi folosit pe acoperisuri terasă și pe acoperisuri ușor inclinate. Sistemul Dome 6 este acoperit de agrementul tehnic german abZ nr. Z-14.4-916, iar dimensionarea balastului se face în aplicatia K2 Base.
